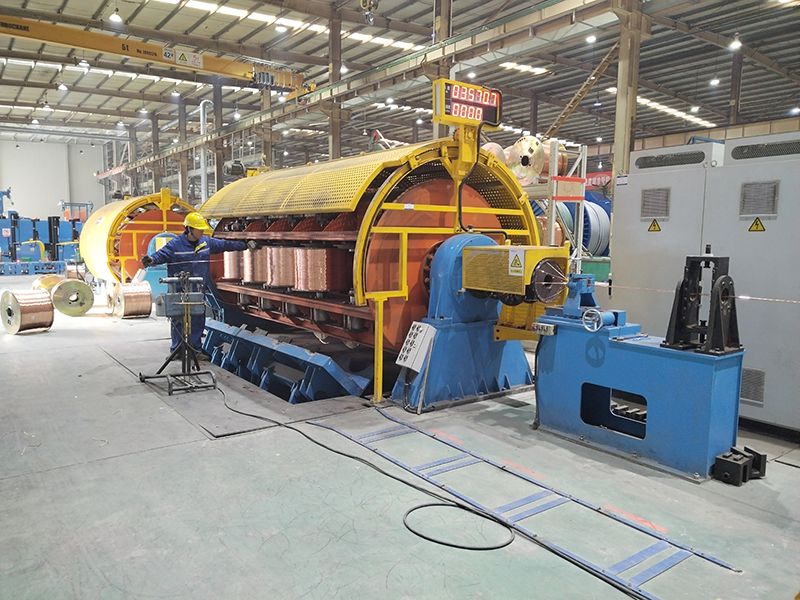

ماشین رشته کردن قفسه محکم KJ630Rigid Cage Stranding Machine
خط رشته کردن برای تولید هادی های مس و آلومینیوم با سطح مقطع بزرگ
ماشین رشته کردن قفسه محکم: رشته کردن کارآ برای هادی های با سطح مقطع بزرگ
ماشین رشته کردن قفسه محکم KJ630 ما برای تولید هادی های مس و آلومینیوم با سطح مقطع بزرگ طراحی شده است. این ماشین پیشرفته، نیاز به پیچش معکوس برای فرآیند رشته کردن را حذف کرده و محصول با کیفیتی ایجاد می کند. به علاوه قادر به تولید هادی های گرد و غیر دایره ای است و می تواند عملیات فشرده سازی پیش پیچیده شده را برای هادی منقطع انجام دهد.
مشخصات
- چارچوب محکم برای عملکرد سخت و پر سرعت
- کشش فعال دوتایی و تجهیزات پشتیبانی برای افزایش استحکام و نیروی کشش
- سیستم توزیع سیم طبیعی برای جلوگیری از سایش هادی در حین رشته کردن
- کشف اتوماتیک قطع شدن سیم و توقف سریع ماشین برای بالابردن ایمنی
- کنترل PLC برای عملکرد نرم، مطمئن و اتوماسیون بالا
مشخصات
| تعداد درام در قفسه | 6, 12, 18, 24, 30, 36 |
| قطر یک سیم | مس: 1.5-4.5mm |
| آلومینیوم: 1.8-5.0mm | |
| آلیاژ آلومینیوم: 1.5-4.5mm | |
| سرعت دوران قفسه | 6-بوبین: 220 r/min 12-بوبین: 200 r/min |
| 18 بوبین: 180 r/min 24 بوبین: 160 r/min | |
| 30 قرقره: 120 دور در دقیقه | |
| 36 بوبین: 100 r/min | |
| گام رشته کردن | 6 بوبین: 37-500 mm 12 بوبین: 44-590 mm |
| 18 بوبین: 52-694 mm | |
| 24 بوبین: 61-819 mm | |
| 30 قرقره: 72-965 میلی‌متر | |
| 36 بوبین: 85-1300 mm | |
| سرعت خط | 6.9~53m/min |
| سایز بوبین در قفسه | PND 630 |
| ارتفاع مرکز | 1100mm |
| واحد چرخ لنگر | Ø2000 (2500、3150) چرخ لنگر کشش دوتایی |
جزییات

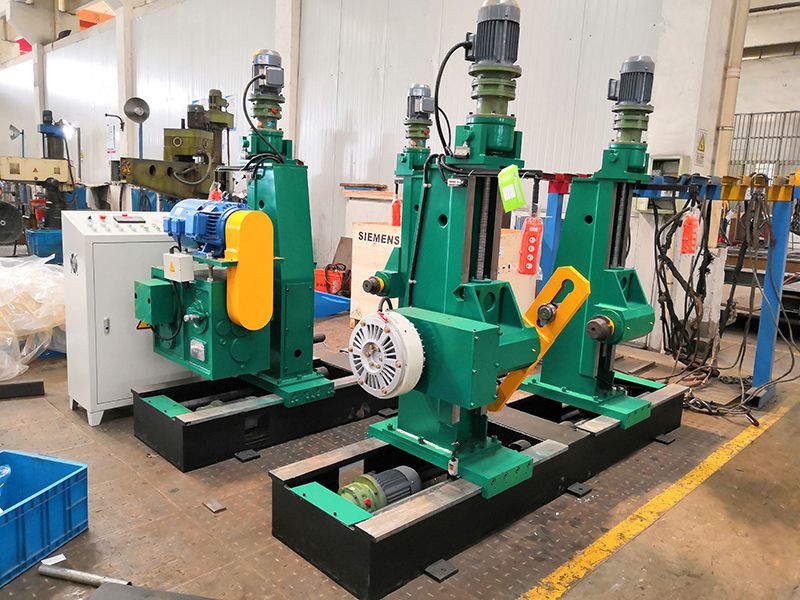

تخلیه
- گزینه با کنترل تنش مکانیکی یا تنظیم تنش با ترمز ذره‌ای مغناطیسی، تضمین کنترل تنش پایدار و قابل تنظیم
- توقف اتوماتیک ماشین در هنگام پاره شدن سیم

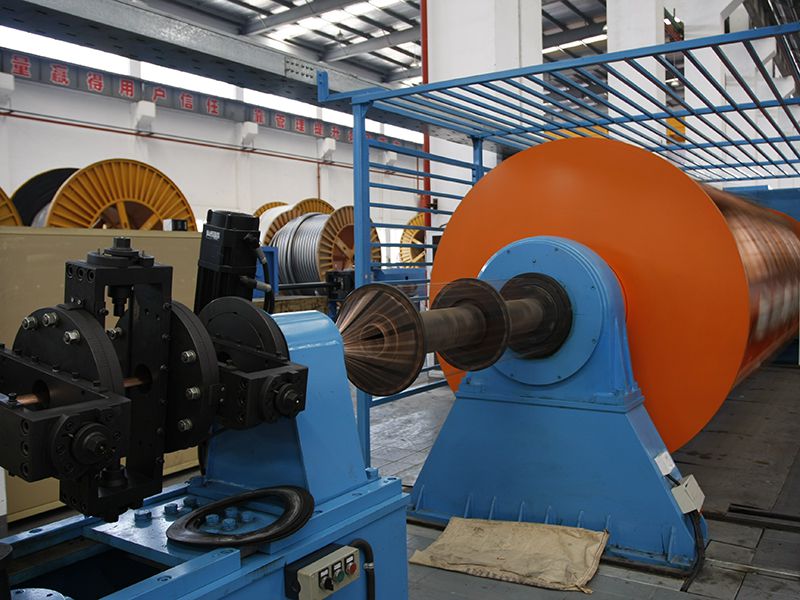

هدایت سیم

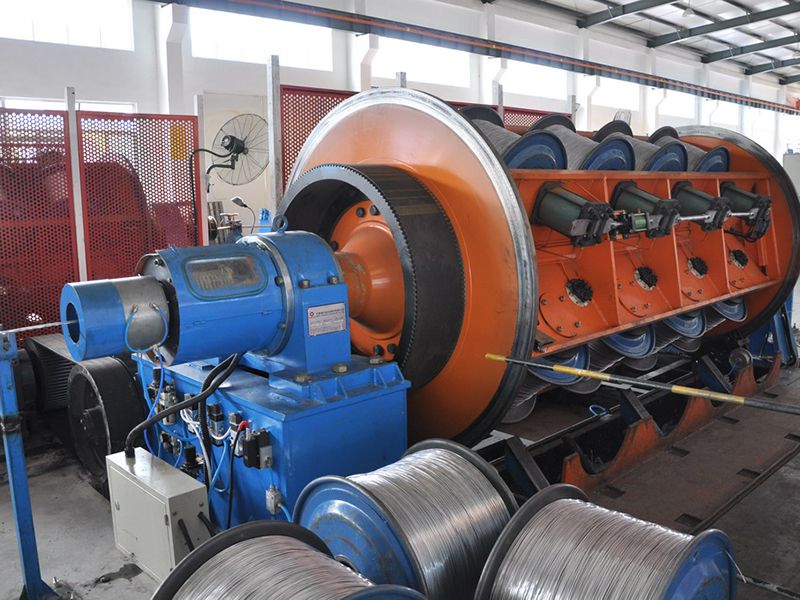

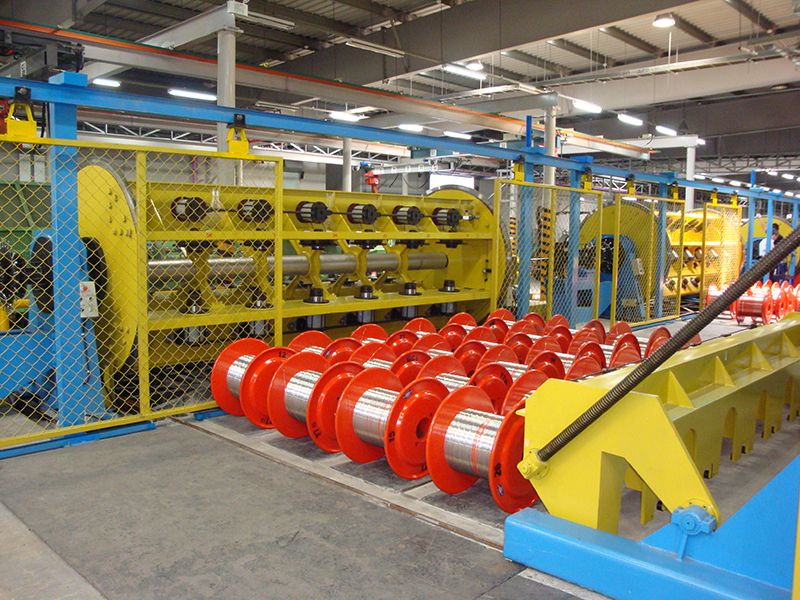

قفسه رشته کردن

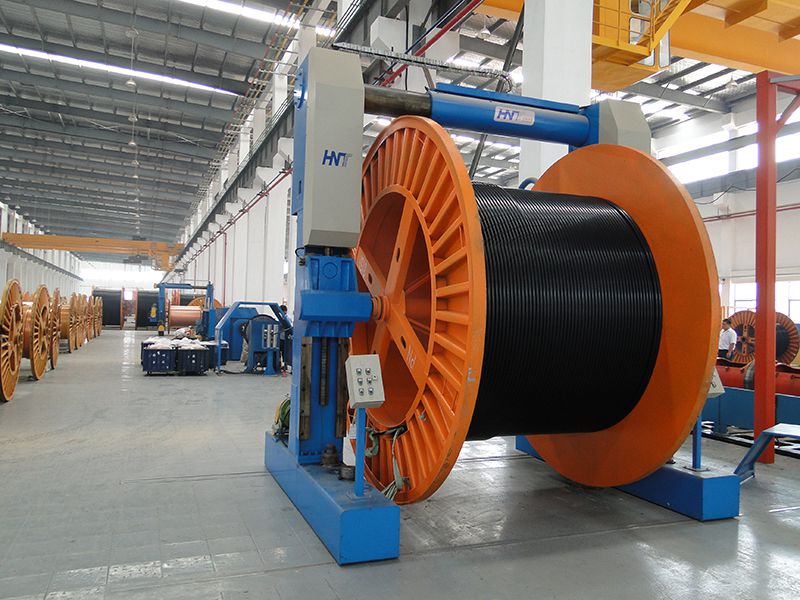

بلند کردن
- کلمپ موتوردار سیم با مکانیزمهای حفاظت مکانیکی و الکتریکی
- بار برداری و تخلیه راحت بوبین های سیم
- همزمانی با ماشین اصلی برای کشش مداوم در حین فرآیند و توقف با فاصله زمانی پس از توقف ماشین

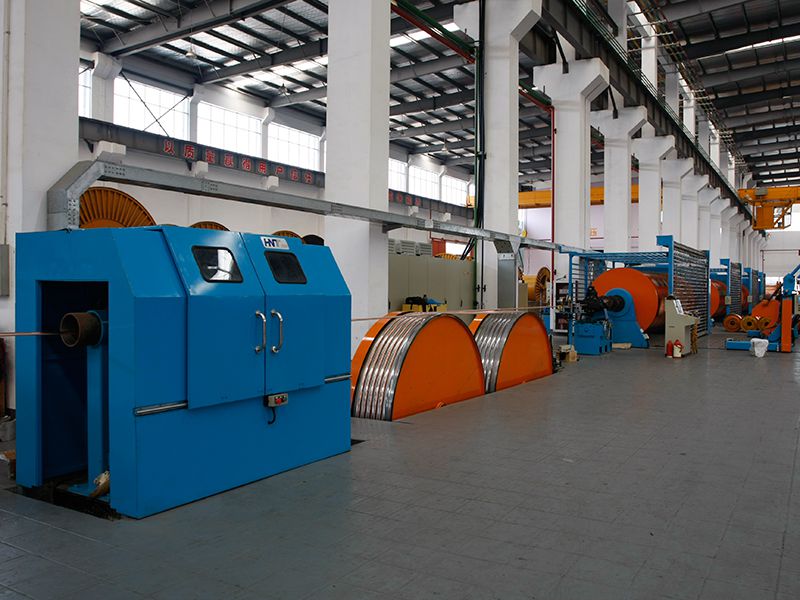

چرخ لنگر دوتایی
- چرخهای دو محوره با توزیع سیم برای جلوگیری از آسیب هادی
- سیستم فشار پنوماتیک برای جلوگیری از لغزش کابل هنگام راه اندازی
- همزمانی و نیروی کشش عالی
- حفاظت ایمنی افزایش بار با کوپلینگ پین
شمارنده متراژ
- شمارنده متراژ الکترونیک غیر تماسی برای اندازه گیری مطمئن و دقیق
- شامل شمارنده متراژ مکانیکی

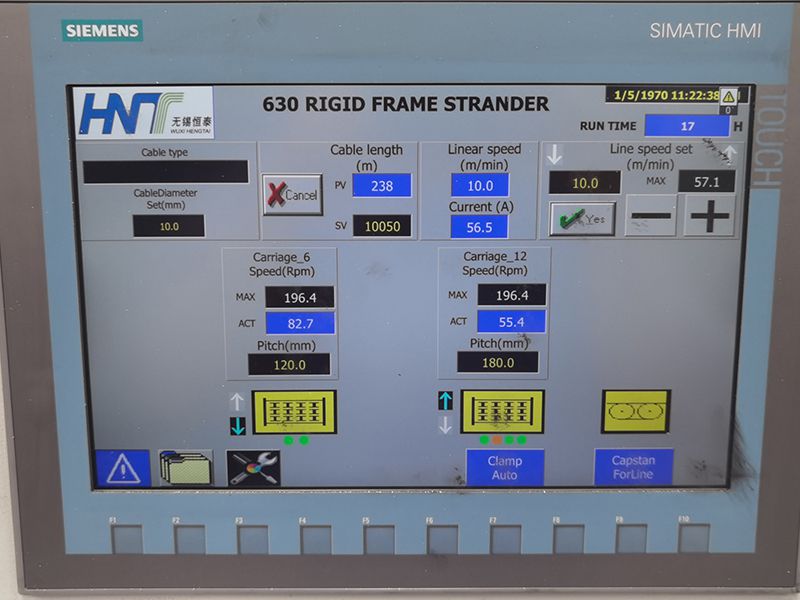

سیستم کنترل
- کنترل PLC زیمنس برای عملکرد یکنواخت و مطمئن
- کلیه پارامترهای فنی از طریق صفحه لمسی قابل تنظیم هستند و پارامترهای تولید قابل ذخیره سازی هستند.
