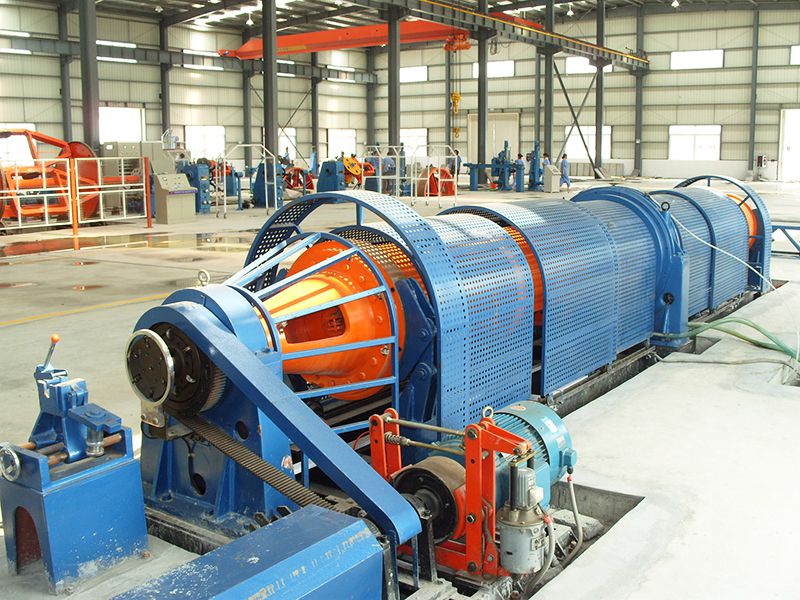

ماشین رشته کنی لوله ای، سری JLGTubular Stranding Machine
خط رشته کنی لوله ای برای تولید رشته های هادی فولادی، مسی و آلومینیومی
ماشین رشته کنی لوله ای: راه حل نرم و بی صدا برای رشته های فولادی و هادی ها
ماشین رشته کنی لوله ای ما برای رشته کردن سیم فولادی و هادی های مسی و آلومینیومی، هادی های آلومینیومی با هسته فولادی و نوارهای سیم فولادی طراحی شده است. این ماشین رشته کنی را نیز می توان برای رشته کردن هسته کابل عایق و تولید کابلهای کنترل مشخص استفاده کرد.
مشخصات
- ساختار لوله فولادی و زیر ساخت محکم برای پایداری و نویز کم
- کنترل سرعت نرم و آسان با موتورهای سرعت متغیر
- جعبه دنده سرعت متغیر برای کنترل گام دقیق و نیروی کار کمتر
- مجهز به تجهیزات ایمنی نظیر تشخیص قطعی سیم اتوماتیک و توقف به هنگام باز
مشخصات
| مدل | JLG 500 | JLG 630 |
| قطر سیم تکی | Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm | Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm |
| ماکزیمم قطر سیم نهایی | Ø 21 mm | Ø 21 mm |
| ماکزیمم سرعت دورانی | 500 rpm | 500 rpm |
| گام رشته کردن | 40-448 | 40-448 |
| ماکزیمم سرعت خط | 150 m/min | 150 m/min |
| مشخصات بوبین | PND500 | PND630 |
| چرخ لنگر | 1250 mm | 1250 mm |
| بوبین بلند کردن | PN1600 | PN1600 |
| ارتفاع مرکز | 850 mm | 850 mm |
جزییات

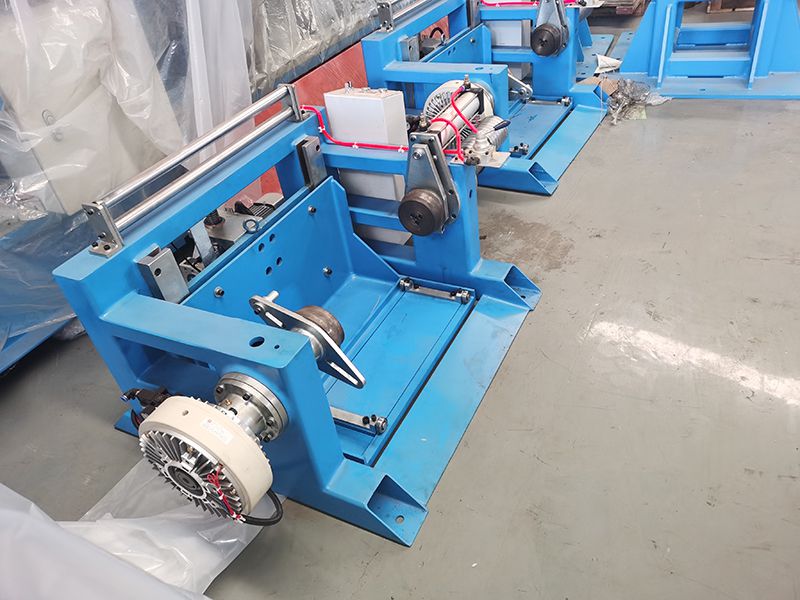

تخلیه
- آزاد کردن و گرفتن پنوماتیک، باربرداری و تخلیه آسان بوبین ها
- ترمز ذره‌ای مغناطیسی کنترل تنش پایدار را تضمین می‌کند، که از طریق صفحه لمسی کار می‌کند.

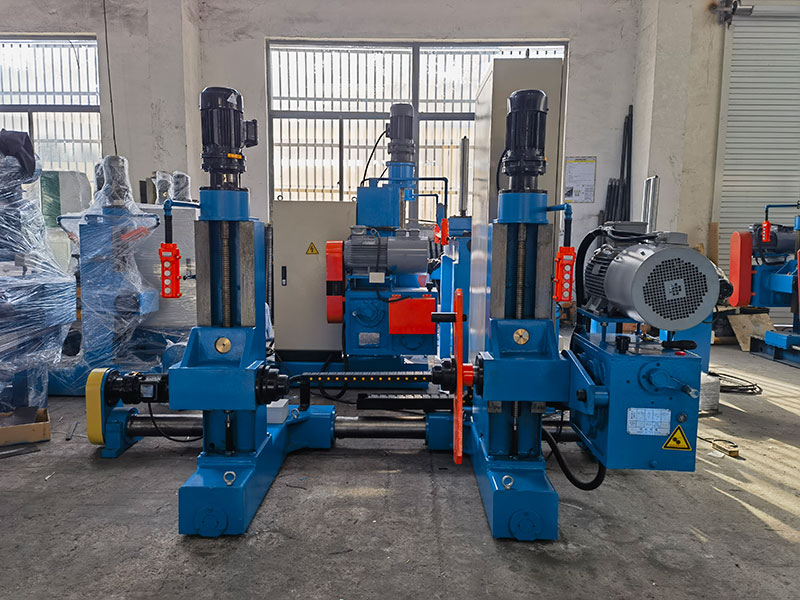

بلند کردن
- دارای شافت انتهایی با گرفتن و آزاد کردن برقی بوبینهای سیم
- بلند کردن و گرفتن برقی با مکانیزم حفاظت ایمن
- چیدمان سیم و کنترل سرعت توسط رله های زمانی موجب اطمینان بالا و تنظیم آسان می شود.

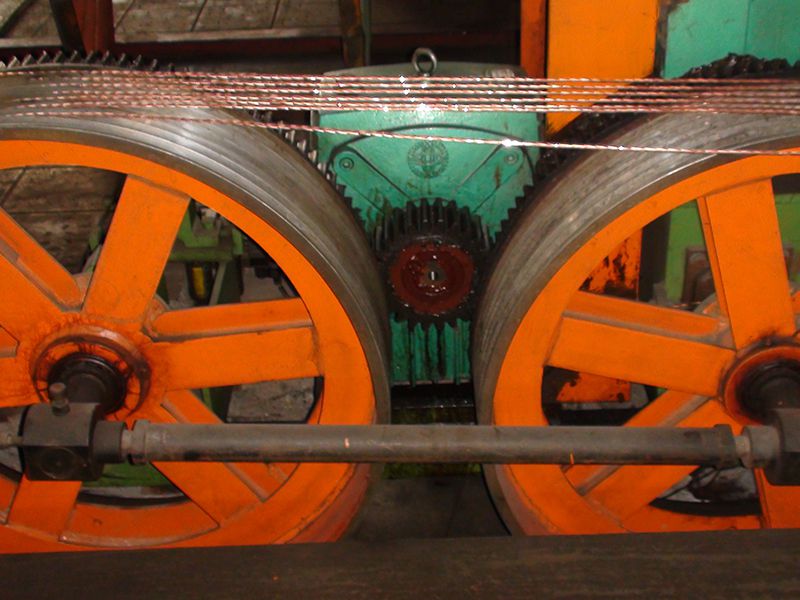

چرخ لنگر دوتایی
- چرخهای دو محوره با توزیع سیم برای جلوگیری از آسیب هادی
- سیستم فشار پنوماتیک برای جلوگیری از لغزش کابل هنگام راه اندازی
- همزمانی و نیروی کشش عالی
- حفاظت ایمنی افزایش بار با کوپلینگ پین
شمارنده متراژ
- شمارنده متراژ الکترونیک غیر تماسی برای اندازه گیری مطمئن و دقیق
- شامل شمارنده متراژ مکانیکی

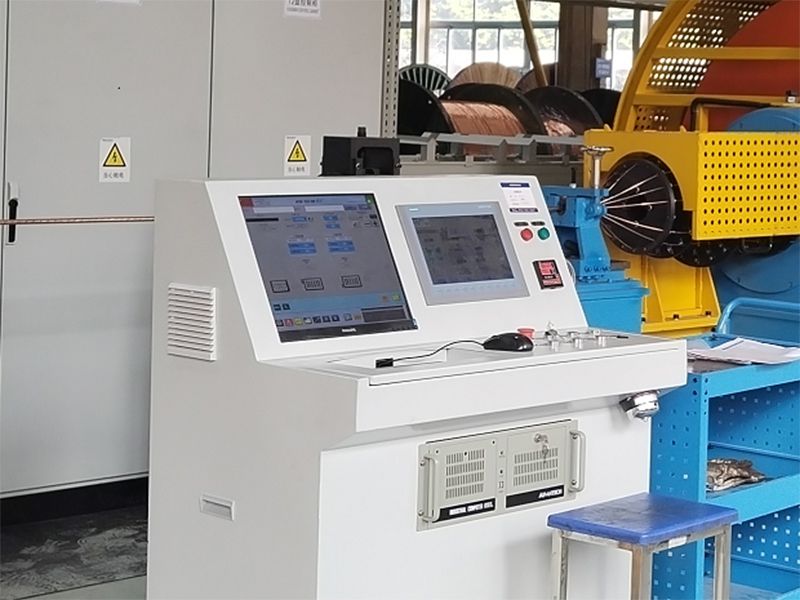

سیستم کنترل
- کنترل PLC زیمنس برای عملکرد یکنواخت و مطمئن
- کلیه پارامترهای فنی از طریق صفحه لمسی قابل تنظیم هستند و پارامترهای تولید قابل ذخیره سازی هستند.
