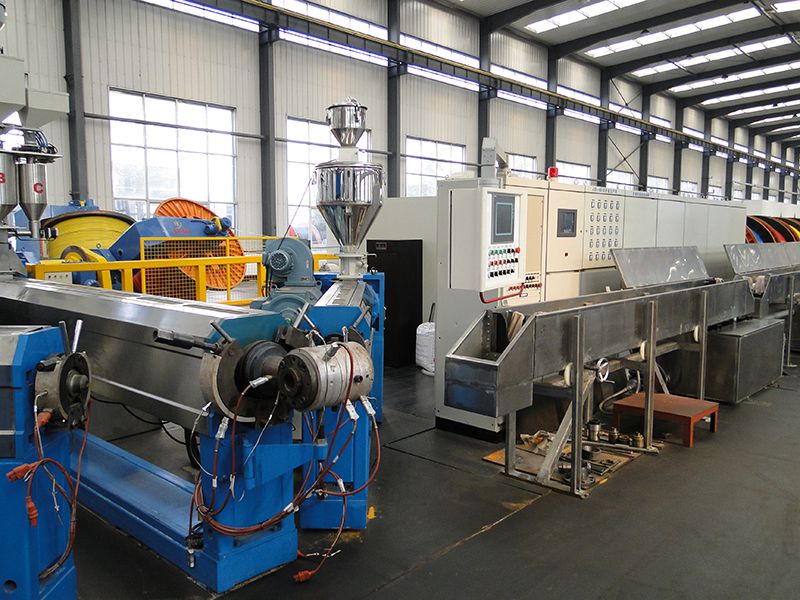

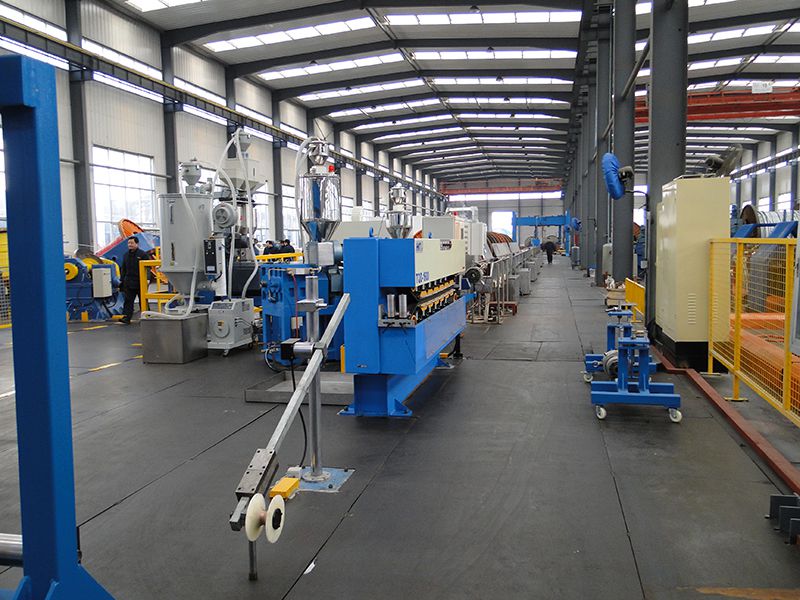

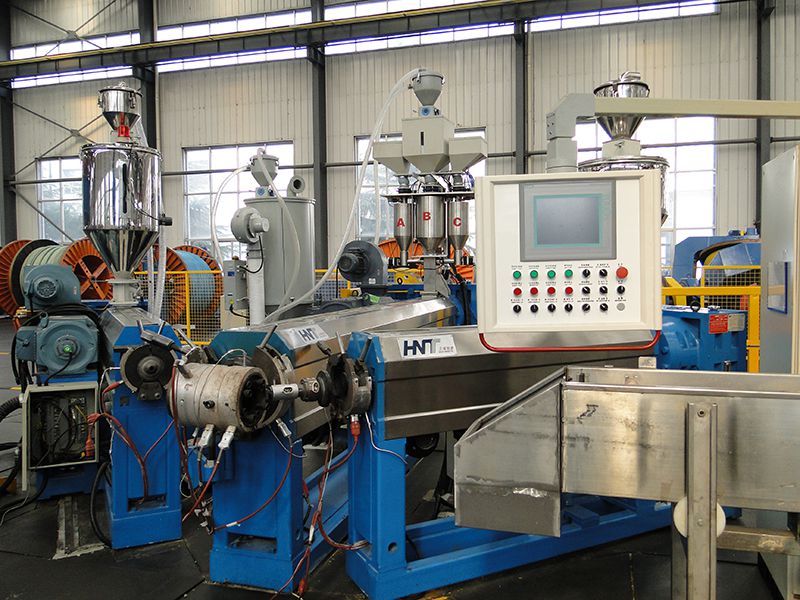

خط اکستروژن عایق کراس لینکCrosslinked Insulation Extrusion Line
خط اکسترودر برای تولید مواد کابل کراس لینک در فرآیند تک مرحله ای
خط اکستروژن عایق کراس لینک سیلیکوهیدرات برای اکستروژن عایق هادی های مسی و آلومینیومی طراحی شده است. خط اکستروژن عایق کراس لینک ما برای کابلهای قدرت در گستره 1kV تا 10kV، هادی های هوایی، کابلهای پلاستیکی و ... مناسب هستند. مواد قابل کاربرد شامل PVC، PE و XLPE هستند.
خطوط اکستروژن عایق کراس لینک ما موجب افزایش تولید، تولید مداوم و بهبود قابل توجه راندمان می شوند.
مشخصات
| گستره ولتاژ | 1 kV برای کابلهای کراس لینک 1 kV برای کابلهای هوایی 10 kV برای کابلهای کراس لینک 10 kV برای کابلهای هوایی |
| جنس هادی | مس و آلومینیوم |
| هادی آلومینیوم | مطابق استاندارد IEC 228 |
| هادی مس | مطابق استاندارد IEC 228 |
| عاری از ناخالصی غبار، روغن و خم | |
| اشکال هادی | گرد، مقطع، رشته ای و جامد |
| سطح مقطع هادی | 10 - 630 mm², مس 10 - 630 mm², آلومینیوم |
| قطر هادی | 4,0 - 40,0 mm |
| قطر خارجی کابل | 9,5 - 42,0mm |
| ماکزیمم وزن کابل | 70 kg/m |
| ضخامت عایق | محافظ داخلی: 0.4- 0.8mm عایق: 0.8-3.5 mm |
| ماکزیمم سرعت خط تولید | 120 m/min. |
| ارتفاع مسیر کابل | 1.000 mm |
| تغذیه اکسترودر | مواد کابل گرانوله |
| اکسترودر پوشش رنگی و محافظ داخلی 65/25D | PE: 120 kg/h, Max. |
| اکسترودر عایق 120/30D | PE: 480 kg/h, Max. |
| کابلهای ولتاژ متوسط | |
| محافظ داخلی | نیمه هادی PE (مانند بوریالیس) یا SIOPLAS (AEI) |
| عایق | PE (2100TN00, 218W, 18D) سیلان مایع (SILIX, SILMIX316, 301) مستربچ مشکی کربن (SILIX-C401) |
| کابلهای ولتاژ پایین | |
| عایق | PE (2100TN00, 218W, 18D) سیلان مایع (SILIX, SILMIX316) مستربچ مشکی کربن (SILIX-C401) |
| پوشش رنگی | PE, PVC, or SIOPLAS (AEI), یا دیگر مواد |
جزییات

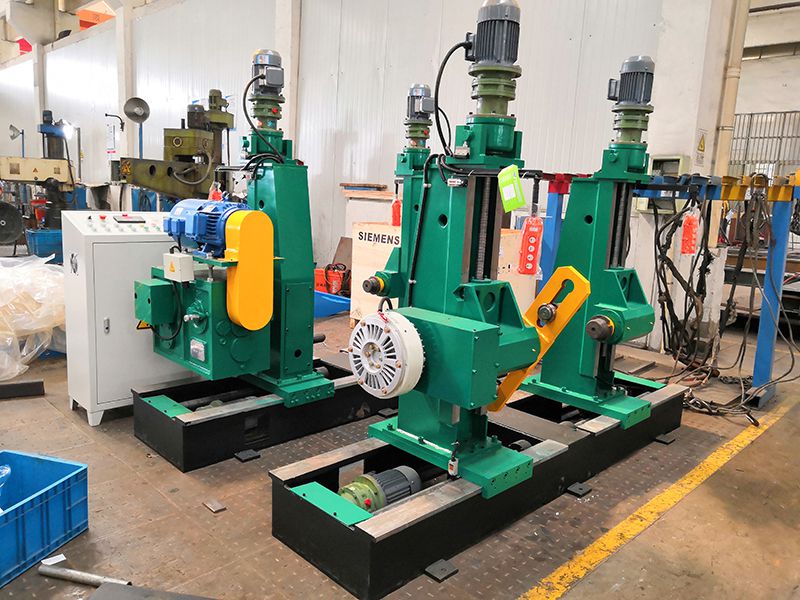

تخلیه نوع میله ای
- کنترل موتوری برای بالابردن، بازکردن و جابجایی، دارای حفاظت
- تخلیه غیرفعال با کنترل کشش مکانیکی

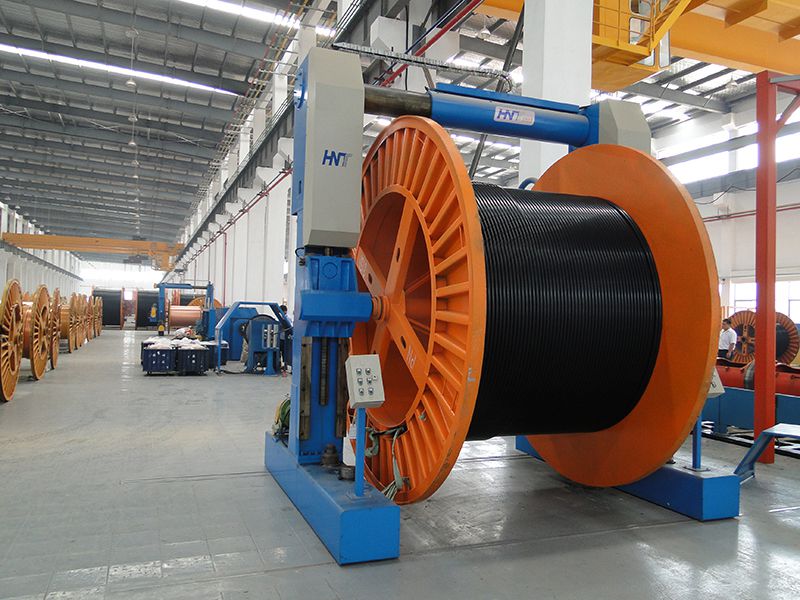

بلند کردن
- کلمپ کردن سیم با موتور با مکانیزمهای حفاظت مکانیکی و الکتریکی
- باربرداری و تخلیه آسان بوبین های سیم
- هماهنگی با ماشین اصلی برای کشش مداوم در حین عملکرد و توقف با تاخیر پس از توقف ماشین

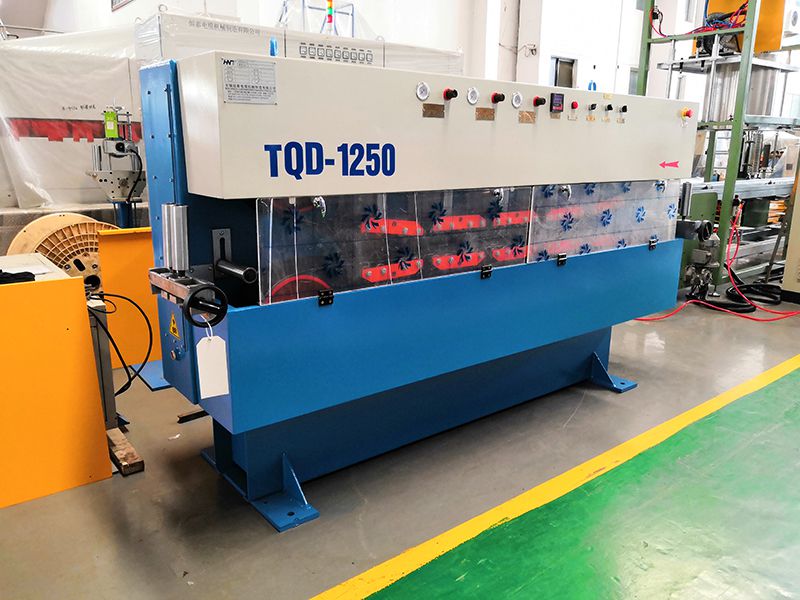

واحد پس کشی کاترپیلار
- کلمپ کردن پنوماتیک و کشش اتوماتیک تسمه کشش موجب نویز کم و راندمان تولید بالا می شود.
- هماهنگ کردن سرعت کشش با سرعت اکسترودر موجب اطمینان از عملکرد مطمئن و پایدار می شود.
- کشش دوقلو دارای لایه مش تقویت شده است و توسط یک موتور AC از طریق یک سیستم دنده مخروطی مارپیچ با گیربکس چهار سرعته انجام می شود.
شمارنده متراژ
- اندازه گیری الکترونیک طول غیر تماسی برای اندازه گیری دقیق و مطمئن
- اندازه گیری طول مکانیکی نیز وجود دارد.

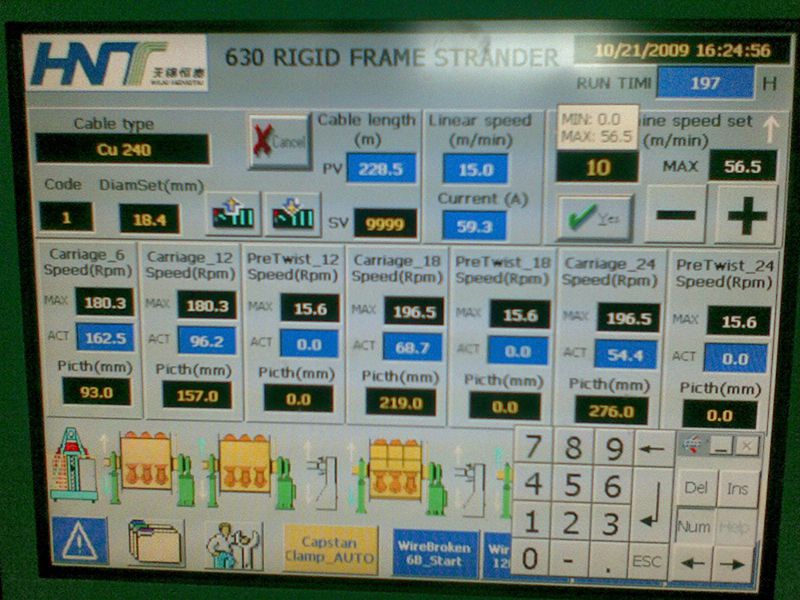

سیستم کنترل
- کنترل PLC زیمنس برای عملکرد نرم و مطمئن
- کلیه پارامترهای فنی از طریق صفحه لمسی قابل تنظیم هستند و امکان ذخیره سازی پارامترهای فرآیند وجود دارد.
