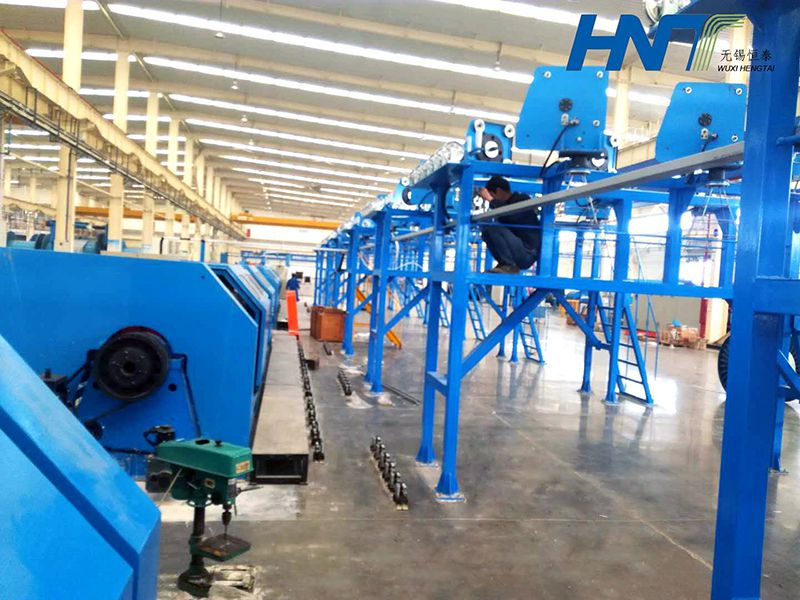

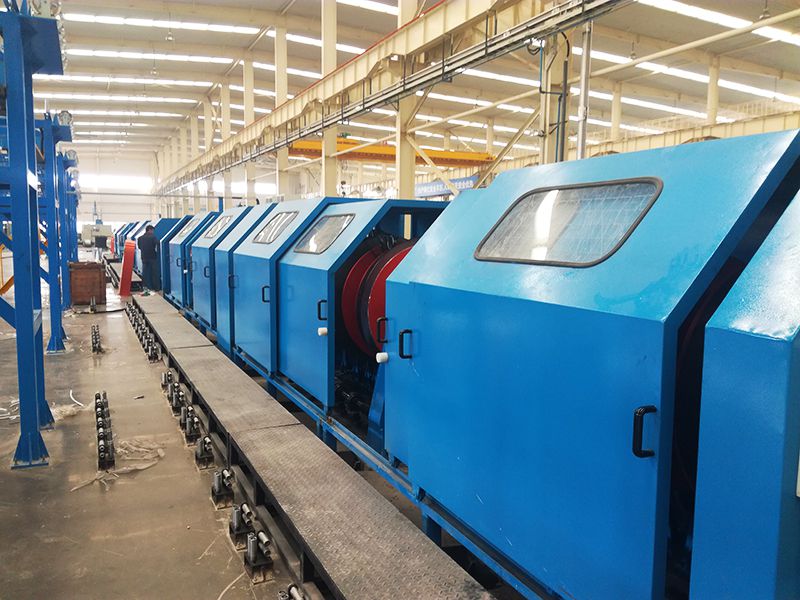

ماشین دسته کردن هم مرکز, TXJ1000/12+18+24Concentric Stranding Machine
خط رشته کنی هم مرکز برای تولید ACSR، هادی های استاندارد مسی و آلومینیومی
ماشین رشته کنی هم مرکز: راه حل رشته کردن مطمئن و سریع
ماشین رشته کنی هم مرکز ما بطور خاص برای رشته کردن بدون پیچش به عقب و پرس کردن مقاطع دایره ای و غیر دایره ای هادی های مسی، آلومینیومی و ACSR طراحی شده است. ماشین رشته کنی یک چارچوب محکم دارد که باعث سرعت حرکت بالا تا 100m/min با ماکزیمم سرعت خط 500rpm، سه برابر سریعتر از خطوط رشته کنی قدیمی می شود.
دستگاه تابنده سیم هم محور (3 – سیم)
دستگاه تابنده سیم هم محور (1 – سیم)
مشخصات
- چارچوب محکم برای استحکام بالا و عمر طولانی
- بارگذاری سریع و آسان بدون نیاز به قرقره بالابر
- کنترل کشش ساده و پایدار برای رشته کردن دقیق
- تشخیص اتوماتیک شکست سیم برای افزایش ایمنی
- کنترل PLC برای عملکرد پایدار، مطمئن و اتوماسیون بالا
مشخصات
| قطر یک سیم | مس: Ø 1.7~ Ø 4.5mm آلومینیوم: Ø 1.8~ Ø 5.0mm آلیاژ آلومینیوم: Ø 1.7~ Ø 4.5mm |
| ماکزیمم قطر سیم رشته شده | Ø 45mm |
| گام رشته کردن | 40~350mm (قابل تنظیم بدون پله) |
| ماکزیمم سرعت دورانی | 500rpm |
| ماکزیمم سرعت خط | 100m/min |
| ماکزیمم سرعت دوبار پیچیدن | 150~200m/min |
| سایز بوبین قفسه | 1100×500×200mm |
| دوباره پیچیدن | Ø600×Ø1060×H1730mm |
| موتور دوار قفسه | AC |
| 12 قفسه | 55kW |
| 18 قفسه | 75kW |
| 24 قفسه | 90kW |
جزییات

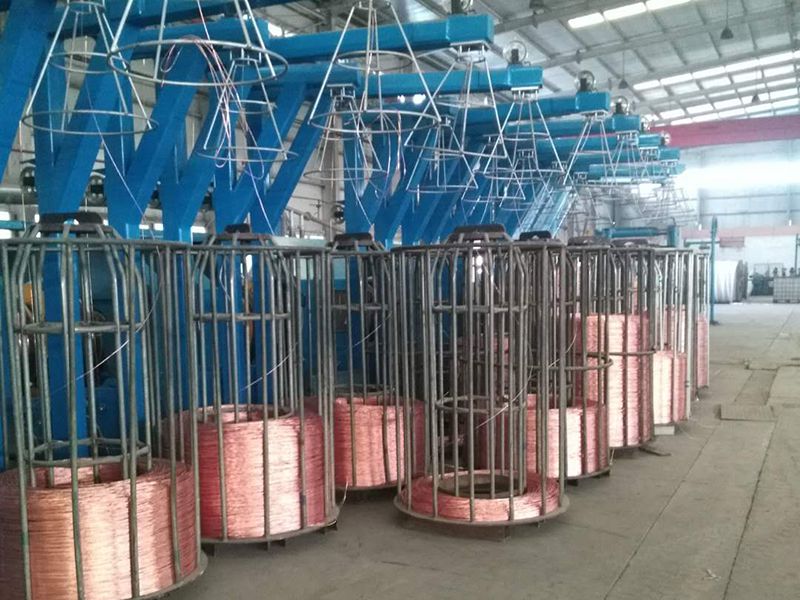

تخلیه
- کنترل کشش مکانیکی پنوماتیک برای خروجی یکنواخت
- اندازه گیری با سوییچ در نزدیک سیم و تشخیص قطعی سیم

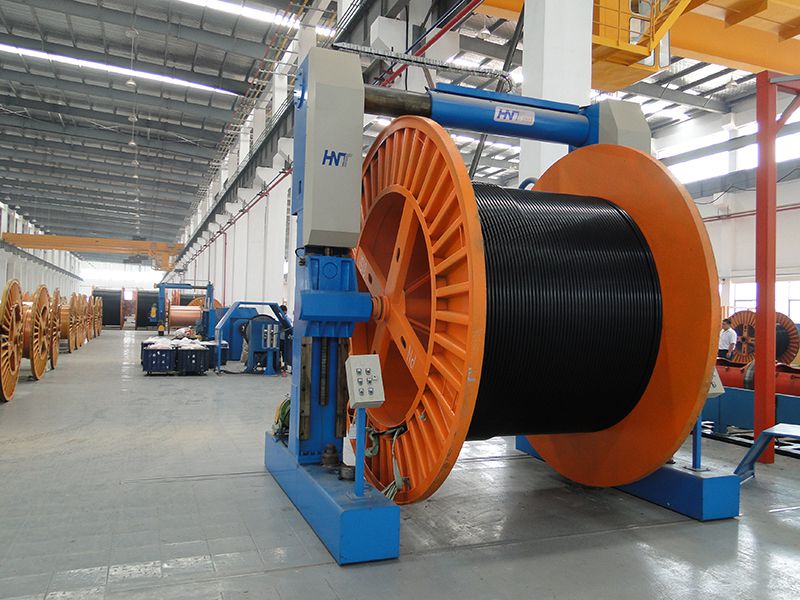

بلند کردن
- کلمپ کردن سیم با موتور با استفاده از مکانیزمهای حفاظت مکانیکی و الکتریکی
- بلند کردن و تخلیه ساده بوبین های سیم
- هماهنگی با ماشین اصلی برای کشش مداوم حین عملکرد و توقف با تاخیر پس از خاموش شدن ماشین

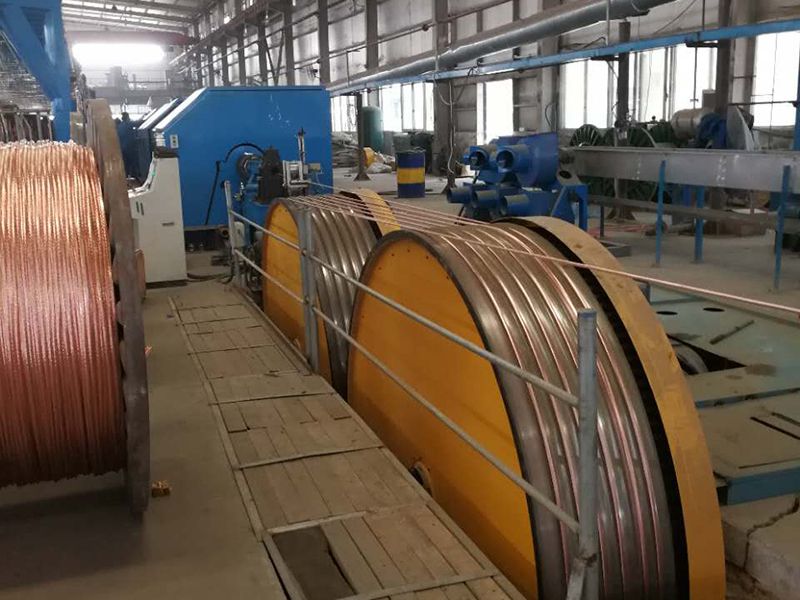

چرخ لنگر دوتایی
- چرخهای با دو محرک با توزیع سیم طبیعی برای جلوگیری از آسیب هادی
- سیستم فشار پنوماتیک برای جلوگیری از لغزش کابل در حین راه اندازی
- هماهنگی و نیروی کشش عالی
- حفاظت اضافه بار با کوپلینگ پین

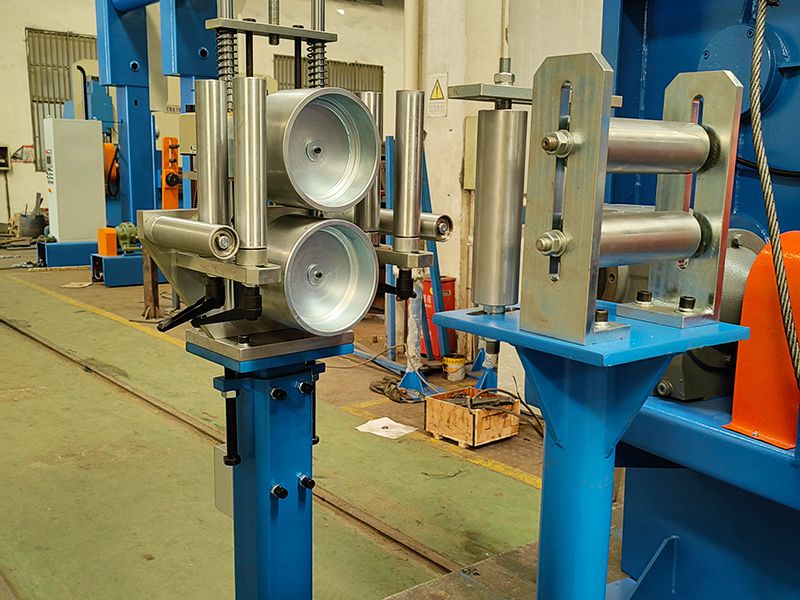

شمارنده متراژ
- اندازه گیر طول الکترونیک غیر تماسی برای اندازه گیری دقیق و مطمئن
- اندازه گیر طول مکانیکی نیز موجود است

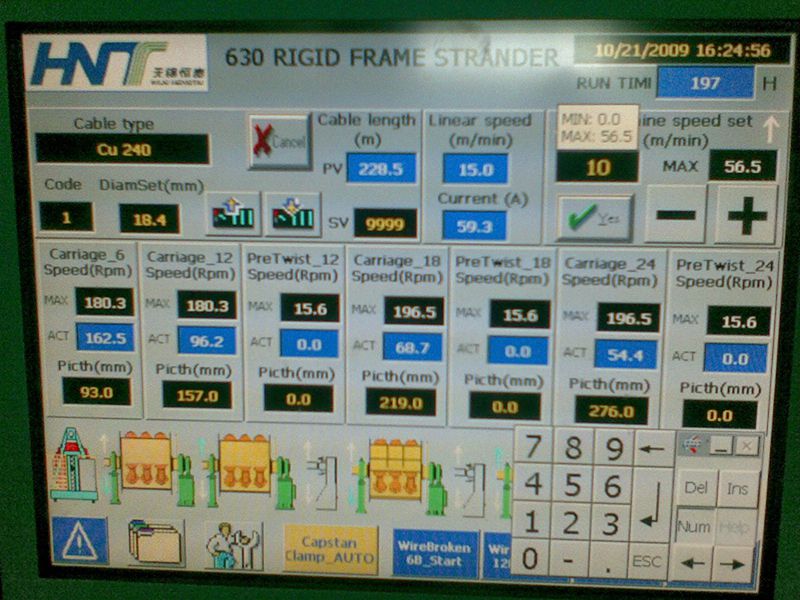

سیستم کنترل
- کنترل PLC زیمنس برای عملکرد یکنواخت و مطمئن
- کلیه پارامترهای فنی از طریق صفحه لمسی با قابلیت ذخیره سازی پارامترهای فرآیند تولید قابل تنظیم هستند.
