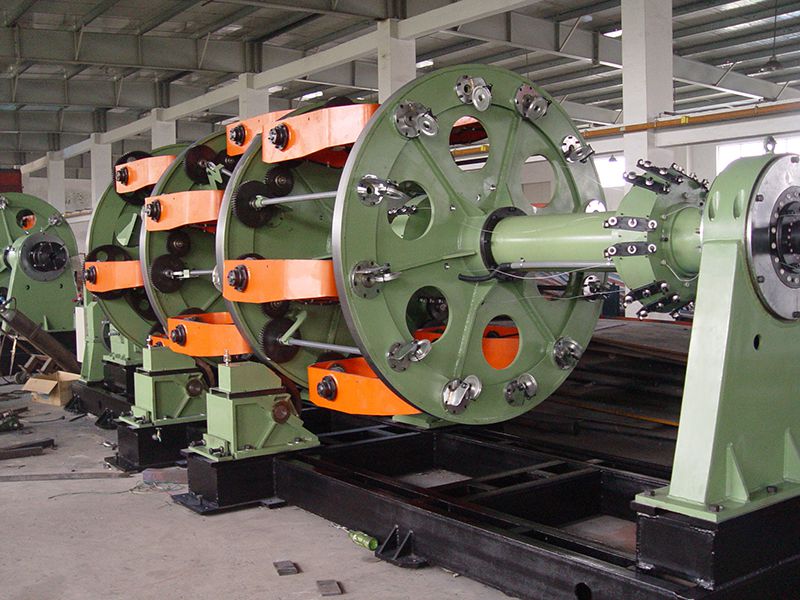

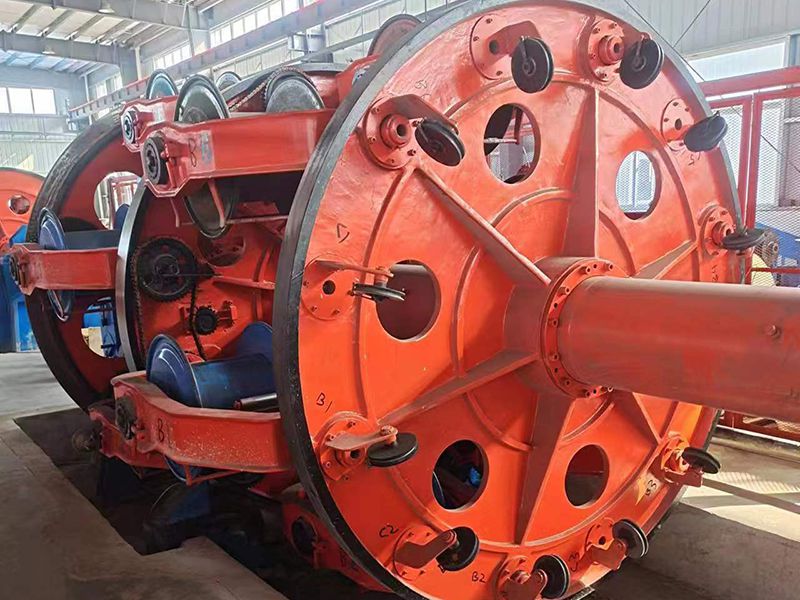

ماشین آرمور کردن سیمWire Armouring Machine
S&A ماشین آرمورکردن سیم ارائه می دهد که یک راه حل متنوع برای سیمهای مسی تک رشته، سیمهای فولادی و هادی های مسی با سطح مقطع بزرگ می باشد. ماشین آرمور کردن سیم قادر به دسته کردن تا 96 سیم در یک جهت در هسته کابل می باشد که آنرا برای کابل آرمور شده، کابل پوشش دار و ... مناسب کرده است. کلیه پارامترها را می توان به آسانی از طریق واسط صفحه لمسی تنظیم نمود.
- طراحی دوک محکم: دوک اصلی از جنس لوله فولادی بدون درز است که توسط رولر برینگهای کروی دو ردیفه در جلو وعقب ساپورت می شود و از عمر و پایداری آن اطمینان حاصل می شود.

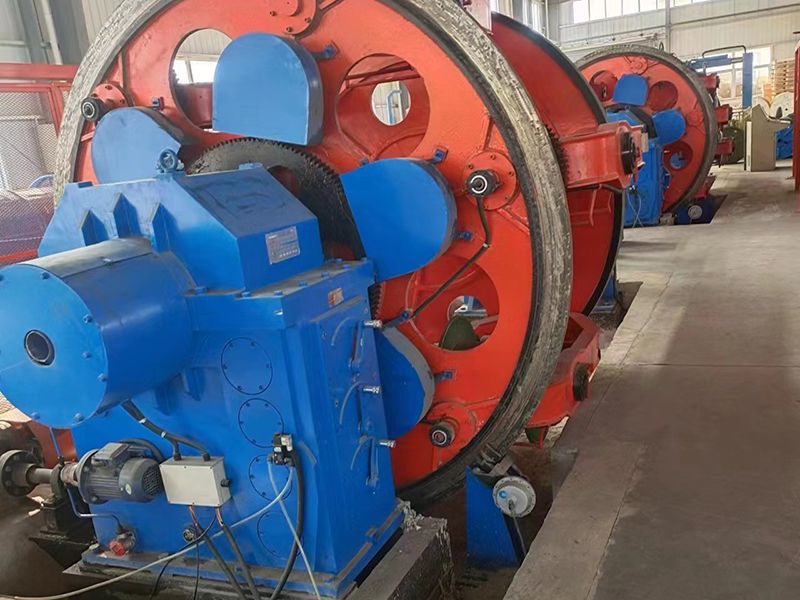

- سیستم چرخدنده سیاره ای: ماشین از سیستم چرخدنده سیاره ای با دنده های مارپیچ کویینچ شده و تمپر شده بهره می برد تا مقاومت به سایش کاهش یابد و حرکت نرم و مداوم تضمین شود.
- حمل بوبین سیم: استند بوبین سیم دارای یک مکانیزم فشار بالا برای بارگذاری و تخلیه بوبینهای سیم می باشد.
| قطر سیم تکی | مس 1.2~5.0 mm |
| آلومینیوم 1.5~5.0 mm | |
| فولاد 1.5~5.0 mm | |
| سرعت خط | 3~30m/min |
| سرعت دوران قفسه | 10~60r /min |
| گستره گام کابل(شکل دهی کابل) | 50~1800 mm |
| گستره سرعت دورانی سری ضربه زن | 150 ~500 r./min |
| گستره گام سری ضربه زن | Step less 5~300mm |
| نیروی کشش چرخ لنگر | 10000 N·f |
| ارتفاع مرکز ماشین | 1000mm |
خط تولید آرمور کردن سیم بوسیله PLC و صفحه لمسی کنترل می شود و توسط موتور AC کار می کند و دارای درایور است. کلیه پارامترهای فنی را می توان بر روی صفحه لمسی تنظیم کرد و پارامترهای فرآیند تولید را می توان تنظیم و ذخیره کرد. با نمایش پارامترهای کاری تولید، حالت کاری ماشین و نقطه اشکال ماشین، پارامترهای هر بخش قفسه را می توان بطور جداگانه تنظیم نمود و می توان بر اساس موقعیت واقعی، پارامترها را تغییر داد. کل ماشین بوسیله PLC زیمنس و صفحه لمسی کنترل می شود. حالتهای مختلف کاری در برنامه تنظیم شده اند که قادر به حفظ گام سیم در شرایط مختلف عملکرد می باشد.
- PLC: زیمنس
- درایور: زیمنس
- صفحه لمسی: SIEMENS 10.4
