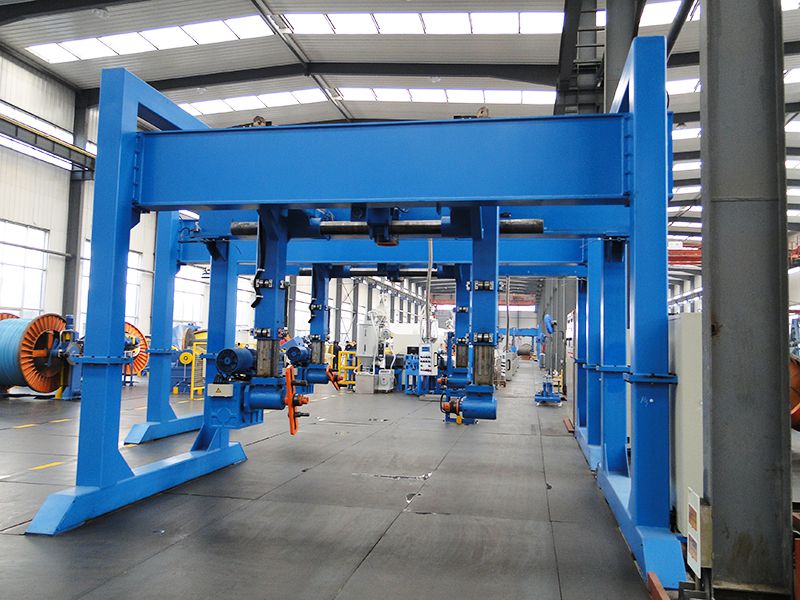

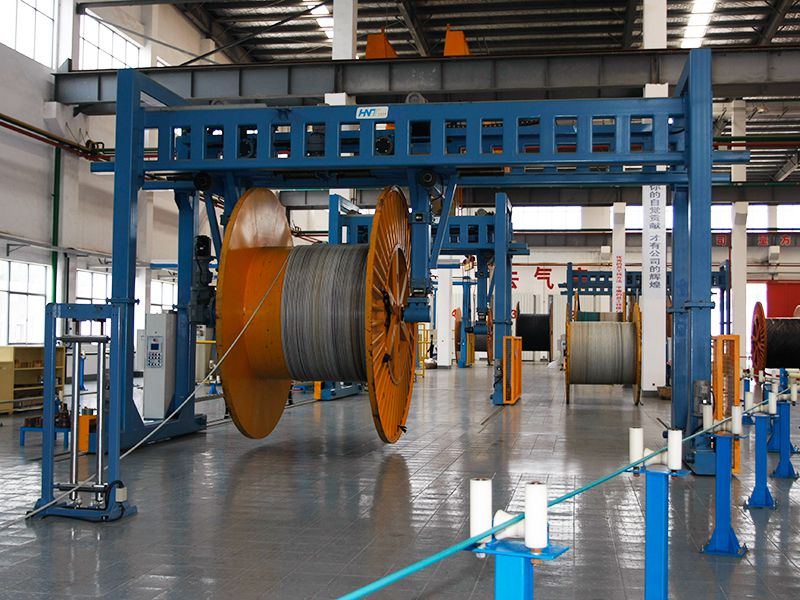

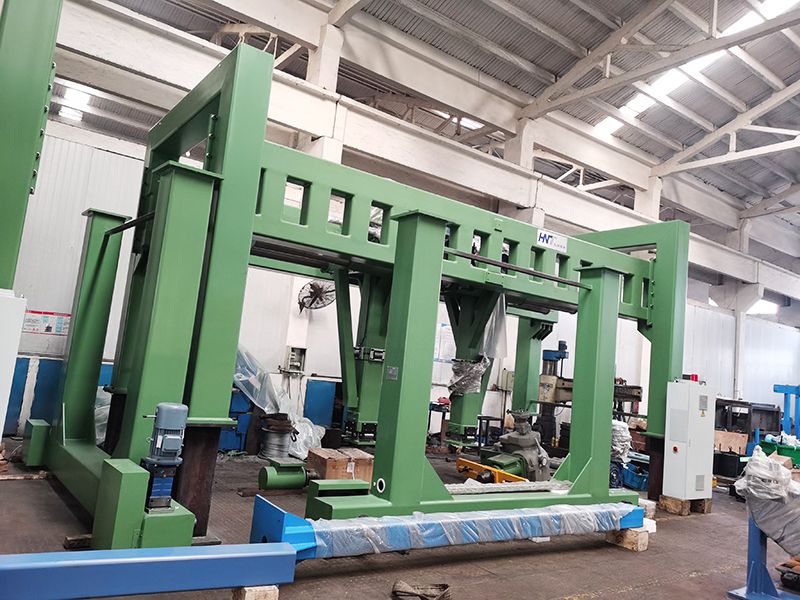

تخلیه و بلند کردن دروازه ای محور آویزانHanging Pintle Portal Pay-Off & Take-Up
S&A تخلیه و بلند کردن دروازه ای میله آویزان که راه حل کارآ و متنوع برای تخلیه و بالابردن در صنعت سیم و کابل می باشد را ارائه می دهد. این سیستم تخلیه و بالابردن بطور خاص برای استفاده در انواع فرآیندهای تولید کابل شامل اکستروژن کابل، رشته کردن کابل، آرمور کردن کابل، دوباره پیچاندن کابل و ... طراحی شده است.
مشخصات
- انتخاب بین کنترل سرعت یا کشش بر اساس نیازهای خاص شما
- تنظیم آسان کشش در گستره 100N تا 3500N برای اطمینان از حمل مناسب انواع سیمها
- ماشینهای تخلیه و بالا بردن ما برای حمل گستره وسیعی از قطرهای سیم طراحی شده است و انعطاف پذیری در فرآیندهای تولید را ایجاد می کند.
- سوییچ کردن مسیر بدون توقف و تنظیم نیروی کلمپ کردن بر اساس نیاز شما برای تخلیه و بلند کردن کارآ
- ماشینهای تخلیه و بلند کردن مجهز به کابینت کنترل برقی، پنل اپراتوری و صفحه لمسی برای اپراتوری و کنترل آسان می باشند.
مشخصات ماشین تخلیه/ بلند کردن نوع ترکیبی HT (HP)
| مدل | HT25 | HT32 | HT36 | HT42 |
| قطر قرقره | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| ماکزیمم قطر فلنج (mm) | 2500 | 3200 | 3600 | 4200 |
| مینیمم قطر فلنج (mm) | 1250 | 1600 | 2000 | 2500 |
| مینیمم عرض کلی (mm) | 900 | 1180 | 1500 | 1900 |
| ماکزیمم عرض کلی (mm) | 1900 | 2120 | 2300 | 2400 |
| مینیمم قطر مخزن (mm) | 500 | 800 | 2500 | 2800 |
| سوراخ (mm) | 80 (100-125) | 80(100-125) | 200 | 200 |
| مینیمم قطر سیم (mm) | 7 | 8 | 20 | 30 |
| ماکزیمم قطر سیم (mm) | 70 | 120 | 140 | 160 |
| ماکزیمم سرعت دورانی (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| گستره حرکت (mm) | 8-90 | 9-120 | 20-140 | 30-160 |
| ماکزیمم وزن قرقره (kg) | 12000 | 18000 | 25000 | 30000 |
مشخصات ماشین تخلیه/ بلند کردن نوع ترکیبی TSXY
| مدل | TSXY800 | TSXY81250 | TSXY1600 | TSXY2000 |
| قطر قرقره | 500/800 | 630/1250 | 800/1600 | 1000/2000 |
| ماکزیمم قطر فلنج (mm) | 800 | 1250 | 1600 | 2000 |
| مینیمم قطر فلنج (mm) | 500 | 630 | 800 | 1000 |
| مینیمم عرض کلی (mm) | 375 | 475 | 600 | 750 |
| ماکزیمم عرض کلی (mm) | 600 | 950 | 1180 | 1500 |
| مینیمم قطر مخزن (mm) | 355 | 450 | 500 | 560 |
| سوراخ (mm) | 80(100-125) | 80(100-125) | 80(100-125) | 80(100-125) |
| مینیمم قطر سیم (mm) | 1000 | 1200 | 2000 | 2500 |
| ماکزیمم قطر سیم (mm) | 3 | 5 | 8 | 10 |
| ماکزیمم سرعت دورانی (RPM) | 40 | 50 | 60 | 80 |
| گستره حرکت (mm) | 50 | 50 | 50 | 50 |
| ماکزیمم وزن قرقره (kg) | 3-40 | 5-50 | 8-60 | 10-80 |
